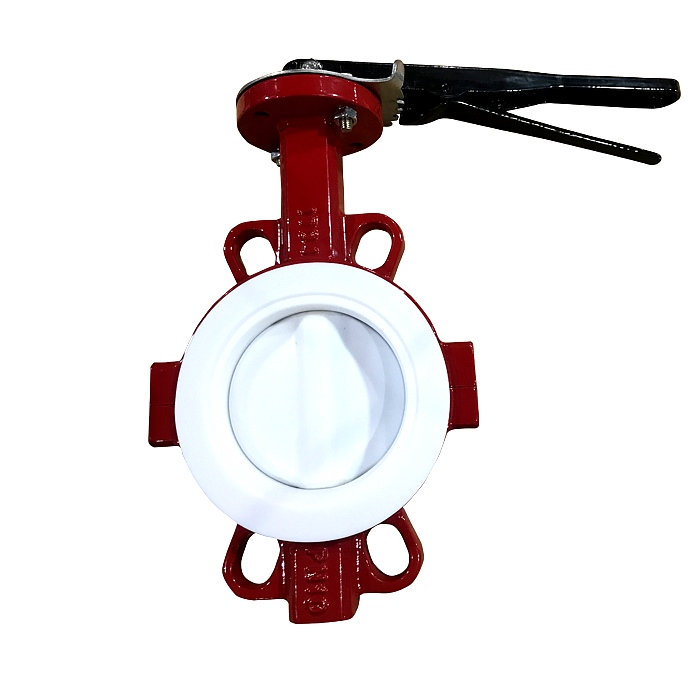

四氟密封蝶閥簡介；
聚四氟乙烯密封蝶閥是為滿足某些強酸堿腐蝕環境、石油、化工、食品等特殊領域的需要而設計的。聚四氟乙烯製成的閥體具有很強的防腐效果。在正常情況下，可以替代性價比更高的不鏽鋼閥體。蝶閥的蝶板安裝在管道的直徑方向。在蝶閥閥體的圓柱形通道中，盤形蝶板繞軸線旋轉，旋轉角度在0-90度之間，當旋轉到90度時，閥門將完全打開。
聚四氟乙烯夾緊蝶閥可以配備AKR電動和BY氣動執行器。可通過輸入控製信號(4 ~ 20mADC或1~5VDC)和單相電源控製，實現智能(調節)和切換。它具有功能強、體積小、輕便宜人、性能可靠、匹配簡單、循環量大的優點，特別適用於介質粘稠、含有顆粒和纖維的場合。
聚四氟乙烯密封蝶閥的主要特點是：
1.設計新穎合理，結構獨特，重量輕，開合迅速。
2.操作扭矩小，操作方便，省力靈巧。
3.它可以安裝在任何位置，便於維護。
4.密封件可更換，密封性能可靠，雙向密封零泄漏。
5.該密封材料具有耐老化、耐腐蝕、使用壽命長的特點。
目前，聚四氟乙烯蝶閥作為一種用於實現管道係統啟閉和流量控製的部件，已經廣泛應用於石油、化工、冶金、水電等多個領域。在已知的蝶閥技術中，密封形式大多采用密封結構，密封材料有橡膠、聚四氟乙烯等。由於結構特點的限製，不適合耐高溫、耐高壓、耐腐蝕、耐磨等行業。
聚四氟乙烯密封蝶閥的適用範圍：
聚四氟乙烯夾緊蝶閥適用於給排水、發電、石油、天然氣(天然氣)、化工、冶煉、食品(飲料)、醫藥、造紙、航運、環保等工程係統中輸送各種腐蝕性和非腐蝕性流體介質的管道和容器，用於調節和切斷介質的流動。
主要組成材料
閥體 | 閥板 | 轉軸 | 襯套 | 閥座 | ||||
材料名稱 | 代號 | 電鍍球黑鑄鐵 | 代號 | 材料名稱 | 材料名稱 | 材料名稱 | 代號 | 適用溫度(℃) |
灰鑄鐵 | Z | 鋁青銅 | B1 | 不鏽鋼 | 潤滑青銅 | 天然膠 | X1 | -20～+85 |
球墨鑄鐵 | G | ZG1Cr18Ni9Ti | B2 | 碳鋼 | 聚四氟乙烯 | 海帕倫 | X2 | -18～+135 |
鋁青銅 | Q | 鈦鋼 | B3 | 乙丙橡膠 | X3 | -45～+135 | ||
ZG1Cr13Ni9Ti | T | CF8M不鏽鋼 | B4 | 氯丁橡膠 | X4 | -7～+93 | ||
CF8M不鏽鋼 | P | 碳鋼 | B5 | 丁腈橡膠 | X5 | -12～82 | ||
碳鋼 | R | CF8M不鏽鋼 | B6 | 耐磨橡膠 | X6 | -10～+50 | ||
C | B7 | 氟橡膠 | X7 | -23～+150 | ||||
耐熱乙丙橡膠 | X9 | -20～+150 | ||||||
聚四氟乙烯 | F4 | +10～+150 | ||||||

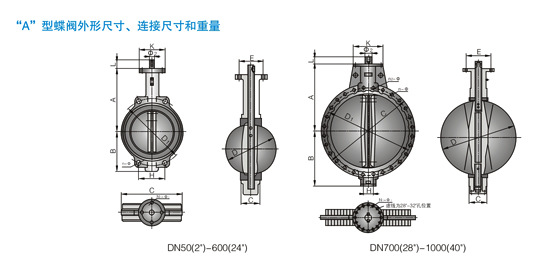

PN1.0/PN1.6MPa
規格 | 尺寸 (am) | 重量 (kg) | ||||||||||||||
mm | inch | A | B | C | D | L | H | D1 | N-Φ | K | E | N1-Φ1 | Φ 2 | G | n2-M | |
50 | 2 | 161 | 80 | 42 | 52.9 | 32 | 84.84 | 120 | 4-23 | 77 | 57.15 | 4-6.7 | 12.6 | 118 | - | 2.5 |
65 | 25 | 175 | 89 | 44.7 | 64.5 | 32 | 96.2 | 1362 | 4-265 | 77 | 57.15 | 4-6.7 | 12.6 | 137 | - | 3.2 |
80 | 3 | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-18 | 77 | 57.15 | 4-6.7 | 12.6 | 143 | - | 3.6 |
100 | 4 | 200 | 114 | 52.1 | 10.4 | 32 | 70.80 | 185 | 4-245 | 92 | 69.85 | 4-10.3 | 15.77 | 156 | - | 4.9 |
125 | 5 | 213 | 127 | 54.4 | 123.3 | 32 | 82.28 | 215 | 4-23 | 92 | 69.85 | 4-10.3 | 18.92 | 190 | - | 7 |
150 | 6 | 226 | 139 | 55.8 | 155.6 | 32 | 91.08 | 238 | 4-25 | 92 | 69.85 | 4-10.3 | 18.92 | 212 | - | 7.8 |
200 | 8 | 260 | 175 | 60.6 | 202.5 | 45 | 112.89 | 295 | 4-25 | 115 | 88.9 | 4-14.3 | 22.1 | 268 | - | 13.2 |
250 | 10 | 292 | 203 | 65.6 | 250.5 | 45 | 92.40 | 357 | 4-29 | 115 | 88.9 | 4-14.3 | 28.45 | 325 | - | 19.2 |
300 | 12 | 337 | 242 | 76.9 | 301.6 | 45 | 105.34 | 407 | 4-29 | 140 | 107.95 | 4-14.3 | 31.6 | 403 | - | 32.5 |
350 | 14 | 368 | 267 | 76.5 | 333.3 | 45 | 91.11 | 467 | 4-30 | 140 | 107.95 | 4-14.3 | 31.6 | 436 | - | 41.3 |
400 | 16 | 400 | 309 | 86.5 | 389.6 | 512 | 100.47 | 515 | 4-26 | 197 | 158.75 | 4-20.6 | 33.15 | 488 | - | 61 |
450 | 18 | 422 | 328 | 105.6 | 440.51 | 512 | 88.39 | 565 | 4-26 | 197 | 158.75 | 4-20.6 | 38 | 539 | - | 79 |
500 | 20 | 480 | 361 | 131.8 | 491.5 | 642 | 96.99 | 620 | 4-26 | 197 | 158.75 | 4-20.6 | 41.15 | 593 | - | 128 |
600 | 24 | 562 | 459 | 152 | 592.5 | 702 | 113.42 | 725 | 4-30 | 276 | 215.9 | 4-22.2 | 50.65 | 816 | - | 188 |
700 | 28 | 624 | 520 | 163 | 695 | 6682 | 109.65 | 840 | 4-30 | 300 | 254 | 8-18 | 55 6335 | 895 | 4-M33 | 284 |
800 | 32 | 672 | 591 | 188 | 794.7 | 66 82 | 124 | 950 | 4-33 | 300 | 254 | 8-18 | 55 63.35 | 1015 | 368 | |
900 | 36 | 720 | 656 | 203 | 864.7 | 118 | 117.57 | 1050 | 24-33 | 300 | 254 | 8-18 | 75 | 1115 | 4-M30 | 713 |
1000 | 40 | 800 | 721 | 216 | 965 | 142 | 129.89 | 1160 | 24-36 | 300 | 254 | 8-18 | 85 | 1230 | 4-M33 | 864 |
注：DN50(2’)~ 800(32’)“A”型蝶閥分別適用於PN1.0/PN1.6MPa兩種壓力等級，表中每格兩種尺寸分別表示PN1.0/PN1.6MPa的連接尺寸，與閥門連接
管道連接的法蘭連接尺寸見法蘭連接尺寸表(圖1)。蝶閥的上法蘭常用於手動、蝸輪傳動、電動和氣動驅動等。
在表DN50(2 ' ~ 500(20 ')中，D1和N-尺寸是蝶閥本身的安裝定位尺寸，其中DN50(2 ' ~ 350(14 ')的D1和N-尺寸包括GB9112-99、DIN2501(德國)、BS4504(英國)。DN 400(16 ' ~ 500(20 ')包括GB9112-88、DIN2501、ISO2084和BS4504法蘭連接標準。
