氣動三件式球閥概述螺紋氣動球閥分為單件式、兩件式和三件式。采用精鑄體，外觀精美。采用彈性密封結構，密封可靠，開合方便。閥杆采用倒置密封的底部安裝結構，當閥腔壓力異常時，閥杆不會受到衝擊。可作為切斷或接收來自工業儀表的4-20mA信號，實現流量調節。氣動三片式球閥的參數
【閥體材質】:304、316、316L
【閥板材質】:304、316、316L
【密封閥座】:聚四氟乙烯，PPL
【壓力等級】:1.6-6.3兆帕
【標稱尺寸】:DN10-DN100
【結構】:單件、兩件、三件
【連接方式】:螺紋、焊接、夾具
【溫度範圍】:PTFE:-30 ~ 180 PPL:-30 ~ 250

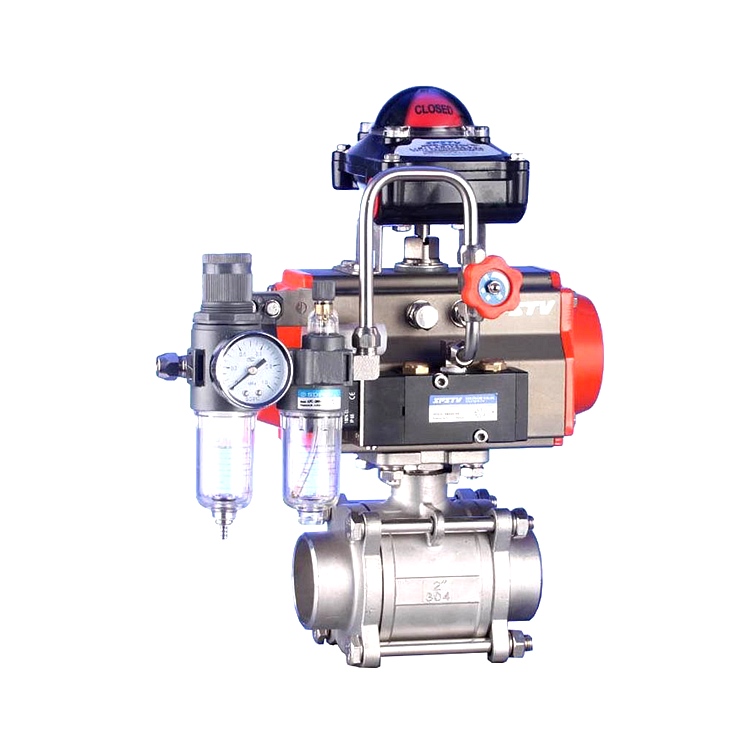

【氣動附件】:換向電磁閥、限位開關、空氣過濾器減壓閥、電動定位器、手輪機構。
【氣壓】:0.5兆帕
【氣動執行機構】:雙作用、單作用常閉、單作用常開。
【電磁閥電壓】:交流220v/110v/380v/24v 50/60hz DC 24v/12v 10%至-10%

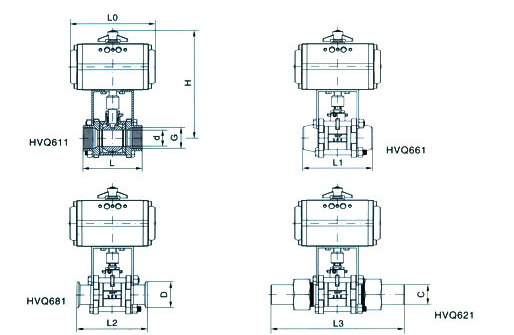

主要外形及連接尺寸 Q6（11、61、81、21）（F、N、P）-16-64
通徑 | 外形連接尺寸 | 執行器型號 | ||||||||||
DN | in | d | 1 | G | 11 | 12 | D | 13 | C | 10 | H | |
15 | 1/2 | 15 | 73 | 1/2″ | 81 | 85 | 34 | 175 | 22 | 140/178 | 62/75 | GTD52/GTE65 |
20 | 3/4 | 20 | 85 | 3/4″ | 92 | 100 | 50.5 | 190 | 28 | 140/178 | 62/75 | GTD52/GTE65 |
25 | 1 | 25 | 91 | 1″ | 103 | 115 | 50.5 | 200 | 33 | 140/214 | 62/91 | GTD52/GTE80 |
32 | 11/4 | 32 | 112 | 11/4″ | 123 | 130 | 50.5 | 230 | 40 | 164/214 | 75/91 | GTD65/GTE80 |
40 | 11/2 | 40 | 120 | 11/2″ | 136 | 150 | 50.5 | 164/246 | 75/101 | GTD65/GTE90 | ||
50 | 2 | 50 | 147 | 2″ | 155 | 180 | 64 | 190/295 | 91/112 | GTD80/GTE100 | ||
65 | 21/2 | 65 | 168 | 21/2″ | 190 | 230 | 77.5 | 210/340 | 101/127 | GTD90/GTE115 | ||
80 | 3 | 80 | 204 | 3″ | 220 | 260 | 91 | 247/398 | 112,139 | GTD100/GTE125 | ||
